Furuno NMEA 2000 Netzwerk
Das Furuno Marinenetzwerk ist NMEA 2000 zertifiziert und verwendet die standard NMEA 2000 Stecker.

Es wir ein Backbone Kabel durch das Schiff verlegt, vom Bug bis zum Heck.
An beiden Enden werden Endwiderstände aufgesetzt.

Furuno FI-5002

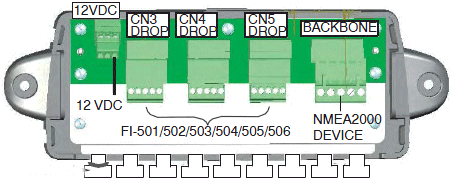

Die Furuno FI-5002 Verbinderbox

Eine Besonderheit ist die Verbinderbox FI-5002. Hier können Backbone Abschlußwiderstände mit 2 Jumpern geschaltet werden, die NMEA 2000 Stromversorgung kann eingespeist werden und drei Display Stränge können mit Dropkabeln angeschlossen werden. Es können auch mehrere Boxen eingebaut werden.

An beliebiger Stelle im Backbone Kabel können jetzt T-Stücke eingesetzt werden für die Verzweigung zu den Gebern und Instrumenten Display. Furuno nennt diese Dropkabel. Sie dürfen bis zu 5 m lang sein.

Als Geber können verwendet werden:
Windgeber FI-5001 mit NMEA 2000 Ausgang.
Logge-Lot-Kombigeber mit NMEA 2000 Ausgang.
Satelliten Kompaß SC-30 mit NMEA 2000 Ausgang.

Als Anzeigen können verwendet werden:
FI-50 Instrumenten Displays für die Anzeige der vorhandenen Geber Daten
> FI-501 Wind Anzeige
> FI-502 Windlupen Anzeige
> FI-503 Digital Anzeige
> FI-504 Multi Anzeige
> FI-505 Steuerkompass Anzeige
> FI-506 Ruder Anzeige
> NavNet 3D Displays
