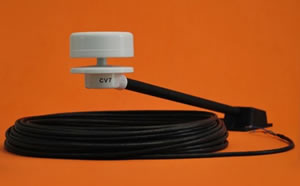

Der LCJ CV7 Windgeber sendet Standard NMEA Daten.

NMEA 0183 Ausgang mit 4800 Baud:
NMEA Datensätze: $II MWV , $WI XDR und den eigenen Datensatz $PLCJ

Kabelanschluss:
rot +10...14V
blau 0V
gelb + Datenausgang
grün - Datenausgang

Der Daten Spannungspegel ist +5V ... - 5V

NMEA0183 Logdatei kein Wind

NMEA0183 Logdatei mit Wind

CV7 Anschluß an das IS15 Wind Display:
CV7 Einstellung: Auslieferungszustang NMEA0183, Geber zeigt nach vorn.
Das IS15 Display wird am Anschluß 1 (links - PWR/ROBLINK) vom IS15 Transceiver über das 2-polige Roblink Kabel mit Strom versorgt.
Der rechte Anschluß 4 (rechts von hinten gesehen) des Winddisplays bekommt die NMEA 0183 Daten vom CV7 Windgeber.
1. Ein Roblink Kabel ist vorhanden: CV7-grün auf Roblink Kabel rot (+ Daten) und CV7-gelb auf Roblink Kabel schwarz (- Daten).
2. Es ist kein Roblink Kabel vorhanden: CV7-grün wird rechts (ganz aussen) und CV7-gelb wird links angeschlossen zum Test ob das Display in Ordnung ist. Für den Dauerbetrieb sollte der Geber immer über ein Roblink Kabel angeschlossen werden.

Hier finden Sie weitere Informationen.

LCJ CV7 Windgeber Datensätze

letzte Änderung 1.2014
